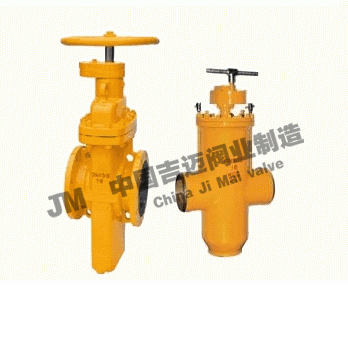

上海吉邁閥門制造有限公司主要生產≦天然氣平板閘閥ZDZ47F≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述:
【一】燃?xì)馄桨彘l閥工作原理（如下圖所示）：
（圖1）：閥門內部壓力相當時閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側。
（圖2）：對閥門施加管理壓力時壓力作用于閘板，迫使它貼近出口閥座上PTFE環，壓縮它直到閘板停在鋼制閥座上，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然后是金屬對金屬密封，閥座也被牢固地?fù)斓桨疾�，在這一點O形圈阻止任何后部介質流。
（圖3）：閥體壓力泄放后，形成進口密封，管道壓力作用于進口閥座--使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈與閥座凹槽形成緊密的密封。
（圖4）：閥門自動泄放多余的壓力，當閥體壓力大于管道壓力時，由于熱膨脹，進口閥座推向凹槽，閥體內多余的壓力在閥座與閘板之間泄放到管道中。
【二】產品性能規范：
|
壓力等級
|
常溫試驗壓力(MPa)
|
適用溫度
|
適用介質
|
|
殼體試驗
|
左密封
|
右密封
|
低壓氣密封
|
普通型
|
抗硫型
|
|
公稱壓力
(MPa)(PN)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～121℃或按用戶要求
|
石油、天然氣、水等非腐蝕性介質
|
含H2S、Co2 的石油、天然氣、水等腐蝕性介質
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
磅級(Lb)(Class)
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|
300
|
7.5
|
5.5
|
5.5
|
0.6
|
【三】產品主要參數：
|
基本型號
|
ZDZ47F、ZDZ67F、ZDZ447F、ZDZ467F、ZDZ547F、ZDZ567F、ZDZ9B47F、ZDZ9B67F
|
|
壓力等級范圍
|
PN0.6～6.4MPa(Class150～900)
|
|
通徑范圍
|
DN25～1000mm(1"～40")
|
|
驅動方式
|
手輪驅動
|
齒輪動、氣動、液動、電動
|
|
適用范圍
|
Class 150～300
(PN1.6～4.0)
|
Class400
(PN6.4)
|
Class 150～900
|
|
1"～40"
(DN25～1000mm)
|
1"～28"
(DN25～700mm)
|
1"～40"
(DN25～1000mm)
|
【四】產品采用標準：
|
設計依據
|
GB
|
API
|
|
設計標準
|
JB/T5298
|
API 6D
ASME B 16.34
|
|
結構長度
|
法蘭連接
|
GB/T 12221
JB/T 5298
|
API 6D
ASME B 16.10
|
|
焊接
|
GB/T 15188.1
|
|
連接法蘭
|
GB/T 9113 JB/T 79
|
ASME B16.5
MSS SP44
|
|
對焊端
|
GB/T 12224
|
ASME B 16.25
|
|
試驗和檢驗
|
JB/T 9092
|
API 6D
API 598
|
|
注：閥門可根據用戶要求設計制造。
|

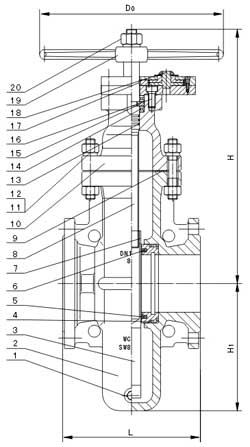

【五】主要零件材料：
|
序號
|
零件名稱
|
材料
|
|
GB
|
|
1
|
排污堵頭
|
25
|
|
2
|
閥體
|
WCB
|
|
3
|
閘板
|
16Mn+ENP
|
|
4
|
閥座
|
16Mn
|
|
5
|
O形圈
|
NBR
|
|
6
|
密封圈
|
PTFE
|
|
7
|
閥桿螺母
|
ZQAL9-4
|
|
8
|
閥桿
|
1Cr13
|
|
9
|
墊片
|
柔性石墨+1Cr18Ni9
|
|
10
|
閥蓋
|
WCB
|
|
11
|
雙頭螺柱
|
35CrMo
|
|
12
|
螺母
|
45
|
|
13
|
O形圈
|
NBR
|
|
14
|
軸承
|
組件Package
|
|
15
|
對開環
|
45
|
|
16
|
內六角螺釘
|
35
|
|
17
|
鍵
|
45
|
|
18
|
開關指示器
|
PTFE+1Cr18Ni9
|
|
19
|
手輪
|
Q235A
|
|
20
|
螺母
|
35
|

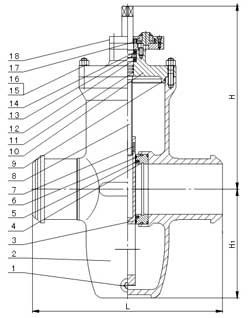

【六】主要零件材料：
|
序號
|
零件名稱
|
材料
|
|
GB
|
|
1
|
排污堵頭
|
25
|
|
2
|
閥體
|
WCB
|
|
3
|
閘板
|
16Mn+ENP
|
|
4
|
密封圈
|
PTFE
|
|
5
|
閥座
|
16Mn
|
|
6
|
O形圈
|
NBR
|
|
7
|
閥桿螺母
|
ZQAL9-4
|
|
8
|
閥桿
|
1Cr13
|
|
9
|
O形圈
|
NBR
|
|
10
|
閥蓋
|
WCB
|
|
11
|
O形圈
|
NBR
|
|
12
|
軸承
|
組件
|
|
13
|
對開環
|
45
|
|
14
|
內六角螺釘
|
45
|
|
15
|
雙頭螺柱
|
35CrMo
|
|
16
|
螺母
|
NBR-18
|
|
17
|
鍵
|
45
|

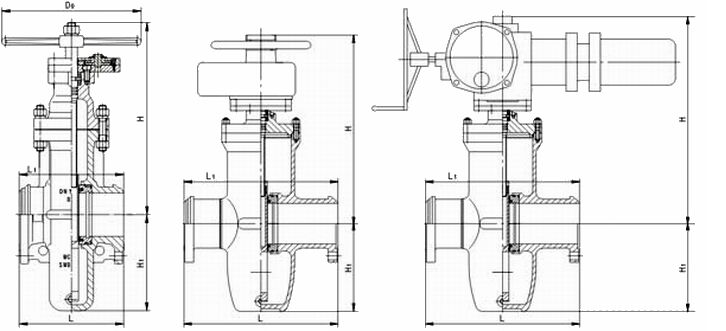

手動、齒輪傳動、電動燃?xì)馄桨彘l閥結構圖：
【七】PN0.4-2.5MPa (Class150)主要外形尺寸及連接尺寸：
|
DN(mm)
|
NPS(in)
|
法蘭
|
對焊
|
手動
|
齒動
|
齒動裝置
|
電動
|
電動裝置
|
|
L
|
L1
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
|
25
|
1
|
165
|
-
|
85
|
228
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
32
|
11/4
|
165
|
-
|
103
|
231
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
40
|
11/2
|
178
|
-
|
115
|
240
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
50
|
2
|
178
|
216
|
130
|
255
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
65
|
21/2
|
190
|
241
|
160
|
355
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
80
|
3
|
203
|
283
|
180
|
360
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
100
|
4
|
229
|
305
|
214
|
400
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
125
|
5
|
254
|
381
|
257
|
460
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
150
|
6
|
267
|
403
|
300
|
500
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
200
|
8
|
292
|
419
|
388
|
570
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
250
|
10
|
330
|
457
|
475
|
680
|
400
|
475
|
700
|
350
|
0型
|
475
|
710
|
500
|
SMC-03
|
|
300
|
12
|
356
|
502
|
547
|
750
|
450
|
547
|
870
|
350
|
0型
|
547
|
880
|
305
|
SMC-00
|
|
350
|
14
|
381
|
572
|
625
|
875
|
450
|
625
|
995
|
450
|
1型
|
625
|
1015
|
305
|
SMC-00
|
|
400
|
16
|
406
|
610
|
712
|
1000
|
500
|
712
|
1120
|
450
|
1型
|
712
|
1130
|
305
|
SMC-00
|
|
450
|
18
|
432
|
660
|
785
|
1130
|
500
|
785
|
1280
|
450
|
1型
|
785
|
1360
|
305
|
SMC-0
|
|
500
|
20
|
457
|
711
|
880
|
1200
|
600
|
880
|
1350
|
450
|
1型
|
880
|
1430
|
305
|
SMC-0
|
|
600
|
24
|
508
|
813
|
1045
|
1420
|
800
|
1045
|
1570
|
500
|
2型
|
1045
|
1650
|
305
|
SMC-1
|
|
700
|
28
|
610
|
914
|
1190
|
1650
|
800
|
1190
|
1800
|
500
|
2型
|
1190
|
1910
|
305
|
SMC-1
|
|
800
|
32
|
660
|
914
|
1360
|
1880
|
1000
|
1360
|
2040
|
500
|
2型
|
1360
|
2140
|
305
|
SMC-1
|
|
900
|
36
|
771
|
1016
|
1510
|
2100
|
1000
|
1510
|
2280
|
600
|
3型
|
1510
|
2390
|
458
|
SMC-2
|
|
1000
|
40
|
811
|
-
|
1715
|
2300
|
1200
|
1715
|
2480
|
600
|
3型
|
1715
|
2590
|
458
|
SMC-2
|
【八】PN4.0-5.0MPa(Class300) 主要外形尺寸及連接尺寸：
|
DN(mm)
|
NPS(in)
|
法蘭
|
對焊
|
手動
|
齒動
|
齒動裝置
|
電動
|
電動裝置
|
|
L
|
|
GB
|
API
|
L1
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
|
H
|
H1
|
D0
|
|
25
|
|
165
|
165
|
165
|
85
|
238
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
32
|
|
178
|
178
|
178
|
103
|
238
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
40
|
|
190
|
190
|
190
|
115
|
245
|
250
|
|
|
|
|
|
|
|
|
|
50
|
|
216
|
216
|
216
|
130
|
265
|
250
|
|
|
|
|
|
|
|
|
|
65
|
|
241
|
241
|
241
|
160
|
365
|
300
|
|
|
|
|
|
|
|
|
|
80
|
|
283
|
283
|
283
|
180
|
375
|
300
|
|
|
|
|
|
|
|
|
|
100
|
|
305
|
305
|
305
|
214
|
420
|
300
|
|
|
|
|
|
|
|
|
|
125
|
|
381
|
381
|
381
|
257
|
480
|
350
|
|
|
|
|
|
|
|
|
|
150
|
|
403
|
403
|
403
|
300
|
520
|
350
|
|
|
|
|
|
|
|
|
|
200
|
|
419
|
419
|
419
|
388
|
590
|
350
|
388
|
710
|
350
|
0型
|
388
|
720
|
305
|
SMC-00
|
|
250
|
|
457
|
457
|
457
|
475
|
700
|
400
|
475
|
820
|
350
|
0型
|
475
|
830
|
305
|
SMC-00
|
|
300
|
|
502
|
502
|
502
|
547
|
780
|
450
|
547
|
900
|
450
|
1型
|
547
|
910
|
305
|
SMC-0
|
|
350
|
|
572
|
762
|
762
|
625
|
895
|
450
|
625
|
1015
|
450
|
1型
|
625
|
1095
|
305
|
SMC-0
|
|
400
|
|
610
|
838
|
838
|
712
|
1020
|
550
|
712
|
1150
|
450
|
1型
|
712
|
1230
|
305
|
SMC-0
|
|
450
|
|
660
|
914
|
914
|
785
|
1150
|
700
|
785
|
1300
|
500
|
2型
|
785
|
1400
|
305
|
SMC-1
|
|
500
|
|
711
|
991
|
991
|
880
|
1220
|
800
|
880
|
1370
|
500
|
2型
|
880
|
1470
|
305
|
SMC-1
|
|
600
|
|
787
|
1143
|
1143
|
1045
|
1440
|
1000
|
1045
|
1620
|
600
|
2型
|
1045
|
1730
|
305
|
SMC-1
|
【九】PN6.4MPa (Class400) 主要外形尺寸及連接尺寸：
|
DN(mm)
|
NPS(in)
|
法蘭
|
對焊
|
手動
|
齒動
|
齒動裝置
|
電動
|
電動裝置
|
|
L
|
L1
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
|
50
|
2
|
216
|
250
|
158
|
265
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
65
|
21/2
|
241
|
280
|
190
|
365
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
80
|
3
|
283
|
310
|
225
|
375
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
100
|
4
|
305
|
350
|
255
|
420
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
125
|
5
|
381
|
400
|
275
|
480
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
150
|
6
|
403
|
450
|
330
|
520
|
400
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
200
|
8
|
419
|
550
|
410
|
590
|
500
|
388
|
710
|
350
|
0型
|
388
|
720
|
305
|
SMC-0
|
|
250
|
10
|
457
|
650
|
490
|
700
|
500
|
475
|
820
|
350
|
0型
|
475
|
830
|
305
|
SMC-0
|
|
300
|
12
|
502
|
750
|
570
|
780
|
600
|
547
|
900
|
450
|
1型
|
547
|
910
|
305
|
SMC-0
|
|
350
|
14
|
762
|
850
|
625
|
910
|
600
|
625
|
1015
|
450
|
1型
|
625
|
1095
|
305
|
SMC-1
|
|
400
|
16
|
838
|
950
|
735
|
1020
|
700
|
712
|
1150
|
450
|
1型
|
712
|
1230
|
305
|
SMC-1
|
【十】燃?xì)馄桨彘l閥型號編制說明：
①、系列代號：本公司系列代號為ZD
②、特殊要求代號：K—抗硫型
③、閥門類型代號：Z—閘閥
④、驅動方式代號：4—正齒輪傳動 5—傘齒輪傳動 9—電動 9B—防爆電動(手輪傳動略)
⑤、連接形式代號：4—法蘭連接 6—對焊連接
⑥、結構形式代號：7—暗桿平行式單閘板
⑦、結構特點代號：W—無導流孔(有導流孔省略)
⑧、密封面材質代號：F—增強聚四氟乙烯
⑨、壓力等級代號：公稱壓力為MPa的10倍、磅級為實際數
⑩、閥體材料代號：C—WCB、P—CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti
例1：ZDZ47F-10C注釋：公稱壓力為1.0MPa、正齒輪傳動、法蘭連接、有導流孔、暗桿平行式單閘板閘閥，閥體材質為WCB，密封面材質為增強聚四氟乙烯。
例2：ZD(K)Z67F-16C注釋：公稱壓力為1.6MPa、手動、對焊連接、有導流孔、抗硫暗桿平行式單閘板閘閥，閥體材質為WCB，密封面材質為增強聚四氟乙烯。
